Mô tả:
– Hoạt động độc lập hoặc tích hợp
– Bộ định vị van mô-đun nối tiếp được thiết kế cho các ứng dụng có thể sử dụng giao tiếp nối tiếp RS-232. Giao thức nối tiếp cung cấp khả năng xử lý lỗi và chẩn đoán tốt hơn, đặc biệt hữu ích trong các ứng dụng quan trọng. Với lệnh nối tiếp, có thể kết nối tối đa 16 Bộ định vị van mô-đun nối tiếp thông qua chuỗi liên kết. Mô hình này có thể được lập trình bằng các lệnh ASCII đơn giản.

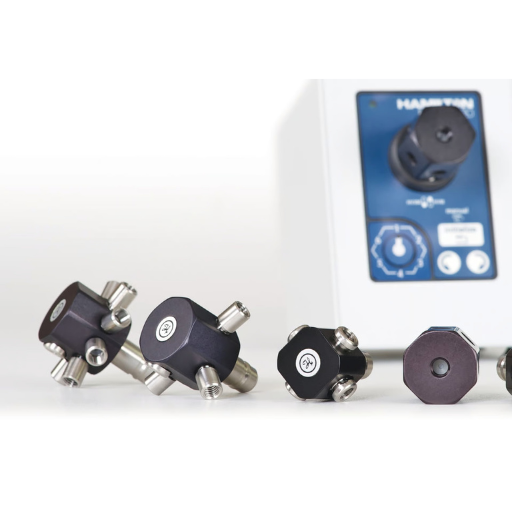

– Việc tháo lắp và thay thế các van bằng các cấu hình khác rất đơn giản để đạt được khả năng cung cấp chất lỏng khác nhau với cùng một bộ định vị, tối đa hóa tính linh hoạt và giá trị. Khách hàng có thể lựa chọn van từ hai đến tám cổng, cung cấp tổng cộng 15 đường dẫn dòng chảy khác nhau. Van có sẵn với đường dẫn dòng chảy PTFE và CTFE trơ về mặt hóa học, hoặc ceramic và có thể được tùy chỉnh theo yêu cầu của khách hàng.
Thông số kỹ thuật:
| Mô tả | HVM | HVXM | HVC | HVXC |
| Kích thước | 19 mm sq | 25.4 mm sq | 21.6 mm sq | 25.4 mm sq |
| (0.75 in) | (1.0 in) | (0.85 in) | (1.0 in) | |
| Cấu hình | All | All | All | All |
| Đường kính ống: | 1.5 mm | 2, 3, 4 port 1.8 mm (0.070 in) | 1.5 mm (0.060 in) | 1.9 mm (0.075 in) |
| (0.059 in) | 6, 8 port dist. 1.5 mm (0.059 in) | 1.5 mm (0.050 in) | ||
| 6, 8 port loop 1.0 mm (0.040 in) | 1.5 mm (0.050 in) | |||
| Áp suất vận hành: | ≤ 0.7 MPa | ≤ 0.7 MPa | ≤ 0.7 MPa | ≤ 0.7 MPa |
| (100 psig) | (100 psig) | (100 psig) | (100 psig) | |
| Thang nhiệt độ: | -12 to 38 °C | -12 to 38 °C | 10 to 35 °C | 10 to 35 °C |
| (10 to 100 °F) | (10 to 100 °F) | (50 to 95 °F) | (50 to 95 °F) | |
| Đường dẫn chất lòng | PTFE* | PTFE* | PTFE* | PTFE* |
| CTFE** | CTFE** | CTFE** | CTFE** | |
| Ceramic | Ceramic | |||
| Lực phá vỡ: | 0.07 – 0.11 Nm | 0.07 – 0.11 Nm | 0.11 Nm | 0.11 Nm |
| (10 – 15 in oz) | (10 – 15 in oz) | (15 in oz) | (15 in oz) | |
| Ren Kết nối | 1/4″-28 | 1/4″-28 | 1/4″-28 | 1/4″-28 |
| Độ sâu ren: | 5.7 mm | 5.6 mm | 8 mm | 7mm |
| (0.223 in) | (0.219 in) | (0.32 in) | (0.285 in) |
Tham khảo thêm thông tin: https://www.hamiltoncompany.com/valves-fittings-tubing/automated-valves/mvp-valves
